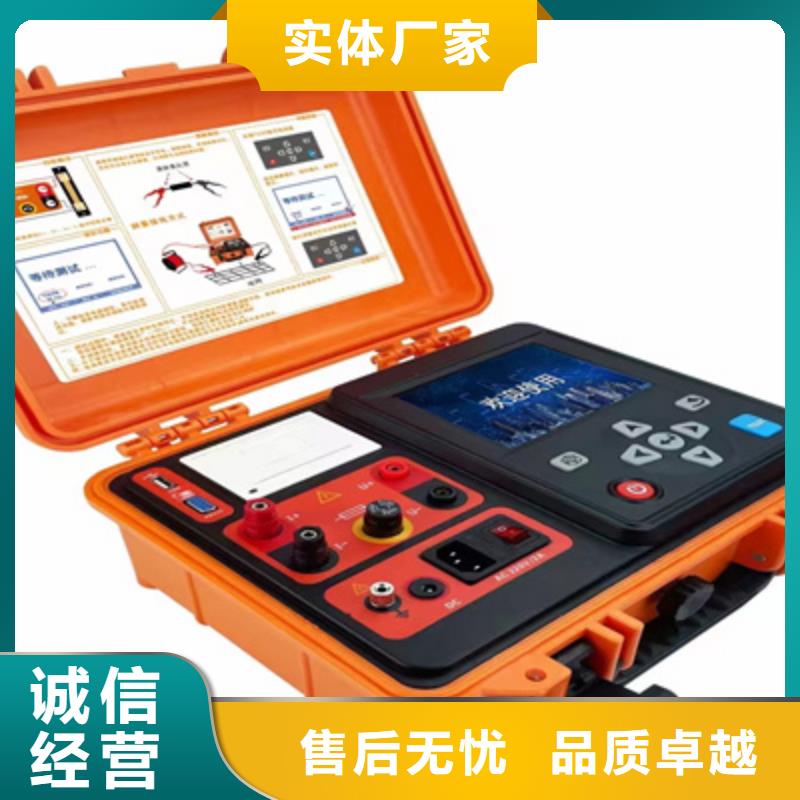

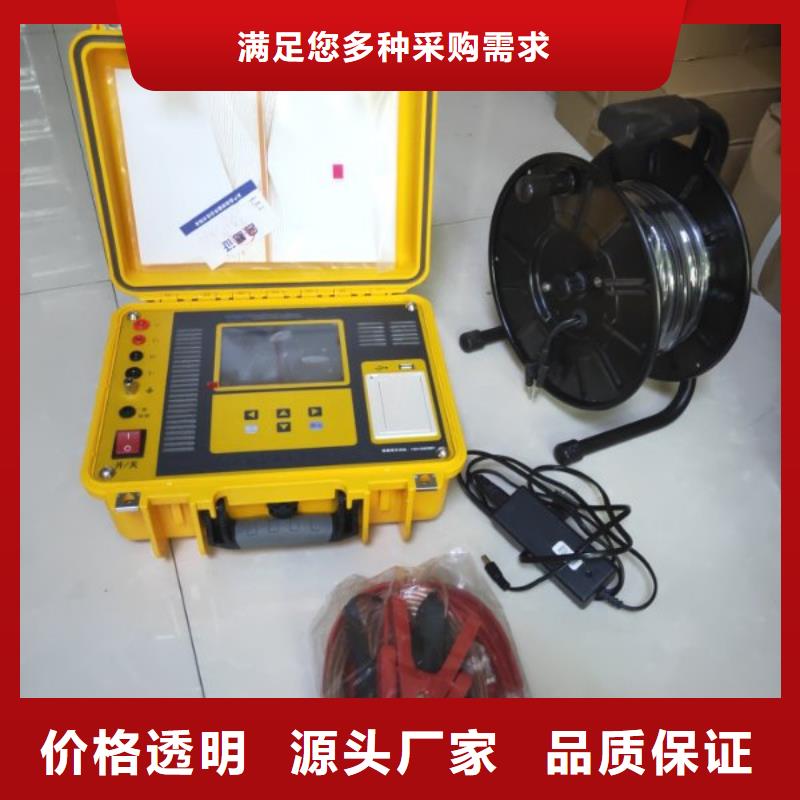

忻州接地导通测试仪结构1. U盘插口2. 打印机3. RS232接口4. U＋接线柱5. I＋接线柱6. 30A保险丝（输出电路保护）7. I-接线柱8. U-接线柱9. 接地端10. 充电接口11. 220V市电输入接口12. 3A保险丝（市电输入保护）13. 220V市电输入开关14. 液晶屏15. 打印键16. 返回键17. 上、下、左、右、确定键18. TEST键（测试键）19. 开关机键四. 操作1. 操作使用本仪表时，必须在气候条件良好的情况下进行，在雨、雪、雾、空气湿度较大的情况下禁止使用，以免发生危险。本仪表必须由经培训并取得授权资格的人员操作，操作者须严格遵守规则。用户应及时为仪器充电（至少每2个月为仪器充电一次），否则在严重亏电时仍不充电，会造成电池不可逆的损坏，缩短电池的使用寿命，影响仪器的正常使用。（1）开关机由仪器内置电池供电时：按“”键0.5秒开机，进入测试模式，再长按0.5秒“”键关机。若此时接上220V市电并闭合市电开关，仪表将自动切换为220V供电。由外接220V市电供电时：打开AC 220V/2A插座上的红色市电输入开关，市电输入开关灯亮后，再按“”键0.5秒开机。在使用220V供电时，若突然断电，

忻州接地导通测试仪测试接线专用测试线分别夹到被测试品的引出端。检查试品引出端被夹面是否存在氧化层，如果存在，应首先清理氧化层再夹，否则会影响测试精度。测试钳要保证连接牢固可靠，以防止测试过程掉夹。测试线另一端按颜色接仪表的红、黑接线柱。用接地线把接地端子与大地连接，Ⅰ＋、Ⅰ-、U＋、U- 端子与被测试品采用下图所示的四线法接线，为了测试接线简单方便，随仪器配套的专用测试线是两端分接线，将电流、电压线连接到同一测试钳两端。（2）测试操作连接测试夹与连接接地线时，要注意接触端长期裸露在空气中，表面覆盖了一层氧化膜，该氧化膜可能造成测试结果不稳定或不准确，所以在接线时要注意清理氧化膜，或者测试夹与引出端连接好后，用力的扭动几下测试夹以划破氧化膜保证接触良好。测试前了解被测地网的结构形式地网尺寸以及周围空中、地下的环境情况如有无架空线、地下金属管道、地下电缆等在测量时应尽量避开或采取相应措施以便减小测量误差。测试过程中如果出现突然自动关机时可能是由于电量不足造成的，这时需要连接充电器进行充电或设置５Ａ以下输出电流应急测试。测试前，在测试界面内，按“”或“”键设置输出电流，根据被测阻值大小设置不同的电流档位。具体设置情况请参考技术规格处的量程范围。

<忻州>天正华意电气设备有限公司 接地引下线导通测试仪 2023实时更新(今日/造访)
接地引下线导通测试仪 2023实时更新(今日/造访) <忻州>天正华意电气设备有限公司

忻州接地导通测试仪测试中屏幕实时显示电阻值和测试电流值，若电池电量不足会主动停止测试，此模式下注意要等待测试值稳定才是正确的结果。单次测试模式：测试完成后会自动停止测试和自动放电，若蜂鸣器响，代表处于放电状态，放电完成后即可进行下一次测试。测试过程中，可通过短按“”键进行提前中断测试，便于开始下一次测试。（5）数据储存测试完成后自动编号储存数据，多可存储9999组数据。（6）记录查询开机后，按“”返回键进入主菜单界面，按“”或“”键移动光标至“记录查询”项，按“”键进入储存记录查询页面，默认跳到的测试值处开始查询，按“”或“”键翻页查询保存的测试数据。长按“”或“”可快速翻页。（7）数据删除进入记录查询界面后，按“”或“”键选择删除记录、全部删除、记录导出功能。单条记录删除：删除当前该条数据，删除时间与所储存的数据量有关（储存的数据量为35条时，删除所需时间约为10s）。全部删除：删除所有已存的数据，大约需要0.1秒钟完成。记录导出：在仪表连接U盘，可将数据导入到U盘。选择删除后，按“”键确定，弹出是否删除对话框“ ”，按“”或“”键移动光标选择YES或NO，再按“”键进行确认或者取消删除。（注：当数据量较多时，在将数据备份完成后，建议选择全部删除。）（8）数据导出在数据记录查阅界面，插入U盘，按“”或“”键移动光标到数据导出，再按“”键导出记录数据到U盘，记录数据为TXT格式。（9）打印实时打印测试数据：测试完一组有效数据后，如果需要打印测试数据，按“”键可打印当前测试的数据。打印储存数据：在记录查阅界面，翻页到所需打印的数据页，点击“”键即可打印当前查阅的数据。

忻州接地导通测试仪性能特点1、测量的工频等效性好。测试电流波形为正弦波，频率仅与工频相差为5Hz，使用45Hz 和55Hz 两种频率进行测量。2、抗干扰能力强。本仪器采用异频法测量，配合现代软硬件滤波技术，使得仪器具有很高的抗干扰性能，测试数据稳定可靠。3、精度高。基本误差仅0.005Ω，可用来测量接地阻抗很小的大型地网。4、功能强大。可测量电流桩，电压桩，接地电阻、辅助机、土壤电阻率。5、操作简单。全中文菜单式操作，直接显示出测量结果。6、布线劳动量小，无需大电流线。三、技术指标1、阻抗测量范围：0Ω～200Ω2、分辨率：0.001Ω3、测量误差：±（读数×2％＋0.005Ω）4、抗工频50Hz 电压干扰能力：10V5、测试电流波形：正弦波6、测试电流频率：45Hz、55Hz 双频7、输出电流：10A8、输出电压：400V9、测量线要求： 电流线铜芯截面积≥1mm2电压线铜芯截面积≥1.0mm210、供电电源：AC220V±10％，50Hz11、外形尺寸：440×350×21012、仪器重量：10kg四、仪器测试的操作过程及功能说明1、测量原理框图及测试接线图图1测量原理示意图R0 回路电阻大约5～200Ω Rx 测试电阻大约0～200Ω Rf 标准电阻 测量电流线D：长度为地网对角线长度的3～5倍；线径：≥1mm2测量电压线1：长度为0.618D；线径： ≥1.0mm2测量电压线2： 接被测地网测量接地线： 接被测地网。面板示意图1．电流极(C1)2．电压极1(P1)3．电压极2(P2)4．接地网(C2)5．打印机6．电源输入7．接地线8．修改菜单内容，采用循环滚动方式9．修改菜单内容，采用循环滚动方式10. 修改菜单内容，采用循环滚动方式11. 启停键12.电源开关13.液晶显示屏测量接线如下图电流极（C1） 电压极1（P1） 电压极2（P2）接地网（C2） 电流桩 电压桩地网图2三极法测量接线示意图说明：电压极2（P2）接地网（C2）两线必需都要连接在仪器上，然后按测量操作步骤进行测试。

<忻州>天正华意电气设备有限公司 接地引下线导通测试仪 2023实时更新(今日/造访)

忻州接地导通测试仪在电力系统中，携带型短路接地线及个人保护接地线对防止用电设备、线路突然来电和感应电压、放尽剩余电荷起到至关重要的作用。为防止不合格接地线进入电力系统，我公司根据《携带型短路接地线技术标准》和电力公司发布、实施的《电力工器具性实验规程》的规定，研制了“接地线成组电阻测试仪”，为电力系统完成必要的产品性实验提供服务。二、功能特点1．整机由高速单片机控制，自动化程度高，操作简便。 2．仪器采用全新电源技术，输出电流稳定，输出电压高，测量速度快，量程范围宽，适合各种携带型短路接地线及个人保护接地线的试验使用。3．仪器自带时钟，万年历，可保存20组测试数据，方便客户随时查询。4．保护功能完善，内部电源过热后自动保护，有效防止损坏电源，同时带有电压线反接提示功能，防止测试线接反时造成测试数据的不准确。5．仪器采用128X64点阵液晶屏，全部操作中文显示，方便客户的使用。6．仪器自带热敏打印机，可将测试数据实时打印。

<忻州>天正华意电气设备有限公司 接地引下线导通测试仪 2023实时更新(今日/造访)
接地引下线导通测试仪 2023实时更新(今日/造访) <忻州>天正华意电气设备有限公司

忻州接地导通测试仪测试接线专用测试线分别夹到被测试品的引出端。检查试品引出端被夹面是否存在氧化层，如果存在，应首先清理氧化层再夹，否则会影响测试精度。测试钳要保证连接牢固可靠，以防止测试过程掉夹。测试线另一端按颜色接仪表的红、黑接线柱。用接地线把接地端子与大地连接，Ⅰ＋、Ⅰ-、U＋、U- 端子与被测试品采用下图所示的四线法接线，为了测试接线简单方便，随仪器配套的专用测试线是两端分接线，将电流、电压线连接到同一测试钳两端。（2）测试操作连接测试夹与连接接地线时，要注意接触端长期裸露在空气中，表面覆盖了一层氧化膜，该氧化膜可能造成测试结果不稳定或不准确，所以在接线时要注意清理氧化膜，或者测试夹与引出端连接好后，用力的扭动几下测试夹以划破氧化膜保证接触良好。测试前了解被测地网的结构形式地网尺寸以及周围空中、地下的环境情况如有无架空线、地下金属管道、地下电缆等在测量时应尽量避开或采取相应措施以便减小测量误差。测试过程中如果出现突然自动关机时可能是由于电量不足造成的，这时需要连接充电器进行充电或设置５Ａ以下输出电流应急测试。测试前，在测试界面内，按“”或“”键设置输出电流，根据被测阻值大小设置不同的电流档位。具体设置情况请参考技术规格处的量程范围。

忻州接地导通测试仪测试与操作方法1、接线测量接线，见下图：将红色测试线的粗线接到I＋上， 细线接到V＋上， 将黑色测试线的粗线接到I-上，细线接到V-上，红、黑两把测试钳分别夹到接大地网的两根接地引下线上，并用力摩擦接触点，确保接触良好 2、开机、测试、打印接好线后，确认接线正确牢固。开机（开关上I为开，O为关），屏幕显示如下图：电流选择：这时可通过选择/打印键对测试电流进行选择，每按一下该按键，显示屏会滚动显示以下几个界面（界面显示为可选择的测试电流，及该电流对应的量程）：测试：选择好所需测试电流后，按下确认键，开始测试，显示屏显示“正在充电”。同时电流表指示当前输出电流值。过几秒钟之后，显示“正在测试”：这时说明已充电完毕，进入测试状态。几秒后，就会显示测试结果，如下图。注意：此时仪器仍有输出电流，测试结果也在随时刷新（此时不可拆线）。打印测试结果：显示测试结果后，可按住选择/打印键1-2秒，打印机则会输出打印结果（如不打印，请检查打印纸是否用完，或打印纸是否安装正确）。复位：测试完毕后，按复位键，仪器电源停止输出电流，电流表回到零位，这时显示屏回到初始界面。结束测量：复位之后，关断电源后拆下测试线与电源线结束测量。七、仪器自检如果用户使用过程中，怀疑仪器故障，或怀疑测试结果不准确，可以用随仪器配备的标准电阻进行仪器自检。

<忻州>天正华意电气设备有限公司 接地引下线导通测试仪 2023实时更新(今日/造访)

忻州接地导通测试仪试验接线试验前将随机配置的专用测试线取出，将红色、黑色测试钳线分别夹到连接到被测地网的两根接地引下线上，加持后来回晃动测试钳，以磨掉表面氧化层保证接触良好。测试线另一端连接到仪器面板接线端子，如图2。图2 试验接线2）仪器操作开机界面接地导通测试仪Ver：1.1电池：39.4V 正常2019-01-09 16:32图3 开机界面电池电量充足时按下开机键，仪器屏幕点亮，并显示如图3所示界面。如发现电池电压低于32V，或电池提示“低电”时，应使用随机配置的专用充电器充电，充电操作请参阅“仪器维护”章节。对比度设置：开机界面下按“↑”可增加屏幕显示的对比度，按“↓”可降低屏幕显示的对比度，调整完毕按“F2”保存对比度设置。系统时间设置：开机界面下按“F1”键，配合“↑”键、“↓”键可调整反白区域数值，按“→”键或“←”键可切换反白区域的待调整位，调整完毕按“F2”保存系统时间设置。设置电流：10 A3）电流设置图4 电流设置界面在开机界面下，按“确认”键，即可进入电流设置界面，此时按“↑”键或“↓”键可增加或降低试验电流，可供设置电流选项在1A、5A、10A，可根据试品进行设置，见图4。4）测试显示界面实测电流：0.00A干扰电压：0.00V电阻：0.0000mΩ按确认键进行测试图5测试界面在设置完成并确认接线无误后，按“确认”键即可进入测试界面，

<忻州>天正华意电气设备有限公司 接地引下线导通测试仪 2023实时更新(今日/造访)
<忻州>天正华意电气设备有限公司

忻州接地导通测试仪 测试电表箱与接地与下线之间的等电位电阻值。4．直流电压测试输入仪表直流电压不能超过1000V。测量直流电压时只需要接P1、P2端子， C1、C2端子不要插入测试线，否则可能会损坏仪表。开机后，按一下“”键（屏上显示“U”和“DC”符号）切换到直流电压测试状态，将红测试线一端与仪表V端（P1）端子相连另外一端接被测体的正极，黑测试线与COM端(P2)相连另外一端接被测体的负极，LCD显示实时直流电压值。5．交流电压测试输入仪表交流电压不能超过750V。测量交流电压时只需要接P1、P2端子， C1、C2端子不要插入测试线，否则可能会损坏仪表。开机后，按一下“”键（屏上显示“U”和“AC”符号）切换到交流电压测试状态，将红测试线一端与仪表V端（P1）端子相连另外一端接被测的火线，黑测试线与COM端(P2)相连另外一端接被测的零线，LCD显示实时交流电压值。6．背光控制开机后，按“ ”键可以开启或关闭背光，背光功能适合于昏暗场所。每次开机默认背光关闭。7．报警设置开机后，短按“ ”键，开启、关闭报警功能。短按“SET”键可以设置电阻报警值，按“ ”键移动光标，通过按“ ”或“ ”键改变当前数字大小，，再按“SET”键保存退出。当测量值大于报警临界设定值并已开启报警功能，仪表显示 符号，并发出“嘟--嘟--嘟--”报警声。

接地引下线导通测试仪 2023实时更新(今日/造访)

忻州接地导通测试仪测量结果的意义如下：Zx： 测量的地网阻抗值 Rx: 测量的地网电阻值V： 施加电压值（电流桩上面的电压）I： 试品流过的电流F1F2 : 试验频率打印结束后，关闭电源开关，测试完毕。6). 测试过程中屏幕上出现的检查电源，检查电流桩，检查电压桩，检查地网等都表示仪器自动检查，一般情况大约15秒钟左右，请耐心等候，不必着急。4、测试菜单详细解释1). 测量方式: 仪器可以选择五种测量方式即“地网” “电流桩” “电压桩” “接地” “电压”.前三种的作用分别是测量地网阻抗电流桩阻抗电压桩阻抗.一般情况下做实验的时候应选择“地网”来测量大地网的阻抗.而当用户要求测量电流桩或电压桩阻抗的时候可以选择后直接测量. “接地”的作用是测量接地电阻和土壤电阻率。默认线长20米。也可以修改线长。“电压”的作用是测量跨步电压，接触电压等参数。（注意，“电压”需要配相应的电极）2). 频率选择: 仪器可以选择两种测量频率即“变频”和 “定频”.在现场做实验时候一定要选择“变频”来做实验这样测量能够现场的电磁场干扰. “定频”方式只是在实验室里面做实验的时候才能使用. “变频”采用的是45Hz和55Hz双变频来测量. 而“定频”采用的是严格50Hz来测量.3). 电流选择: 仪器提供5种测量电流 即“1A”“2A”“4A”“5A”“6A”，“7A”“8A”“9A”“10A”.根据电流桩阻抗的大小来选择测试电流.一般情况下使用1A电流即可.4). 自动打印: 当光标在电流上时候，按一下“确认”键在屏幕左下角会出现或消失打印机小符号代表选择或取消自动打印功能.当选择自动打印时候测试完毕

<忻州>天正华意电气设备有限公司 接地引下线导通测试仪 2023实时更新(今日/造访) <忻州>天正华意电气设备有限公司

忻州接地导通测试仪、保护功能完善，性能更可靠。4、响应速度快，自动刷新数据。5、采用立式机箱结构，结构牢固，便于现场使用。6、智能化功率管理技术，仪器总是工作在小功率状态，有效减轻仪器内部发热，节约能源。7、点阵式液晶，中文菜单。8、热敏打印机，高速、静音，打印输出测试结果。四、技术指标1、输出电流：2.5A、5A、10A、20A、50A2、量程：　 40μΩ～400mΩ （50A档）100μΩ～1Ω （20A档）500μΩ～2Ω （10A档）1mΩ～4Ω（5A档）2mΩ～8Ω (2.5A档）3、准确度：0.2％4、分辨率：0.1μΩ5、工作温度：-10～40℃6、环境湿度：≤80％RH，无结露7、工作电源：AC220V±10％，50HZ±1HZ五、系统介绍仪器面板见图一 1、显示屏：128×32点阵液晶显示器，中文操作。2、电流表头：指示输出电流。3、辉度调整：可调整显示字符的对比度。4、打印机：打印测量电阻值结果。5、按键：执行仪器各种操作：复位：任何时刻按下复位键整机回到初始界面，切断输出电流。选择/打印：选择输出电流，显示测量数据后，按此键1-2秒可打印电阻值。确认：选定电流后按此键，仪器进行测试，显示电阻值后，按此键1-2秒可重新测试，加快数据的稳定。6、电源～220V： AC220V电源插座（带保险）及仪器电源开关。7、 ： 接地柱，为整机外壳接地用，属保护地。8、接线柱：I＋、I-：输出电流接线柱，I＋为输出电流正，I-为输出电流负。V＋、V-：采样电压接线柱，V＋为电压线正端，V-为电压线负端。

接地引下线导通测试仪 2023实时更新(今日/造访)

忻州接地导通测试仪智能化功率管理技术，仪器总是工作在小功率状态，有效减轻仪器内部发热，节约能源。三、技术指标1、输出电流： 30A、40A、50A2、输出电压：≥DC10V 3、分辨率：小0.1μΩ4、量程：150uΩ-300mΩ（30A档）100uΩ-250mΩ（40A档） 50uΩ-200mΩ（50A档） 5、准确度：5‰±3个字6、工作温度：-20～40℃7、工作湿度：＜80％RH，不结露8、工作电源：AC220V±10％，50HZ四、操作说明1．面板 图一 面板2．接线根据被测导线要求，将测试钳分别对应夹紧被测端子。测试线另一端接对应面板上的电流端子I＋ 、I-和电压端子V＋、V-。3．菜单选项及按键操作接线正确无误后，打开电源开关，屏幕显示如图二。2009-12-29欢迎使用13：20：30图二等待5秒钟左右屏幕显示如图三所示：选择电流： 30A导线长度：10.00m线截面积： 50mm2测试 查询 设置图三屏幕显示菜单各选项分别是：（1）“选择电流”：选择仪器测试电流，分别为30A、40A、50A，用选择键进行选择。选择完成后按确认键进入下一选项。（2）“导线长度”：被测接地线两点间的距离单位： 米默认值： 10.00。当反显示框在此选项时，可用选择键进行修改，确认键确认并将修改处后移，直到修改到一位，按确认键完成修改。继续按一次确认键进入下一选项。（3）“线截面积”：被测接地线截面积单位 ：mm2 默认值 ：50，分别为50、70、95、120、35、25、16、10等常用规格的导线截面积，按选择键选中与被测接地线一致的截面积，按确认键进入下一选项。（4）“测试”：此选项为仪器的测试项，如果其他选项确定选择正确后，此处按确认键开始测试。（5）“查询”：此选项的目的是对已存储的数据记录进行查询、打印或者记录，按确认键进入。（6）“设置”：此选项的目的是对时间或者参数进行设置，以保证时间的准确性或测试数据的准确性。

<忻州>天正华意电气设备有限公司 <忻州>天正华意电气设备有限公司

忻州接地导通测试仪试验接线试验前将随机配置的专用测试线取出，将红色、黑色测试钳线分别夹到连接到被测地网的两根接地引下线上，加持后来回晃动测试钳，以磨掉表面氧化层保证接触良好。测试线另一端连接到仪器面板接线端子，如图2。图2 试验接线2）仪器操作开机界面接地导通测试仪Ver：1.1电池：39.4V 正常2019-01-09 16:32图3 开机界面电池电量充足时按下开机键，仪器屏幕点亮，并显示如图3所示界面。如发现电池电压低于32V，或电池提示“低电”时，应使用随机配置的专用充电器充电，充电操作请参阅“仪器维护”章节。对比度设置：开机界面下按“↑”可增加屏幕显示的对比度，按“↓”可降低屏幕显示的对比度，调整完毕按“F2”保存对比度设置。系统时间设置：开机界面下按“F1”键，配合“↑”键、“↓”键可调整反白区域数值，按“→”键或“←”键可切换反白区域的待调整位，调整完毕按“F2”保存系统时间设置。设置电流：10 A3）电流设置图4 电流设置界面在开机界面下，按“确认”键，即可进入电流设置界面，此时按“↑”键或“↓”键可增加或降低试验电流，可供设置电流选项在1A、5A、10A，可根据试品进行设置，见图4。4）测试显示界面实测电流：0.00A干扰电压：0.00V电阻：0.0000mΩ按确认键进行测试图5测试界面在设置完成并确认接线无误后，按“确认”键即可进入测试界面，

忻州接地导通测试仪须知感谢您购买了本公司的接地引下线导通电阻测试仪，为了更好地使用本产品，请一定：详细阅读本用户手册，操作者必须完全理解手册说明并能熟练操作本仪表后才能进行实际测试。严格遵守本手册所列出的规则及注意事项。任何情况下，使用本仪表都应注意。出于您的考虑，请仅使用随设备所附带的导线和配套附件(符合IEC61010-031(2002) 标准)。使用前应确认仪表及附件完好，仪表、测试线绝缘层无破损、无裸露、无断线才能使用。机壳或测试线发生断裂而造成金属外露时，请停止使用。测试前请先确保被测试品不带电。测试过程中，严禁接触被测试品及正在测试的回路。确认测试线与仪表及被测物之间已紧密连接。仪表在使用中，机壳或测试线发生断裂而造成金属外露时，请停止使用。不能触摸输出插孔，以免触电。注意本仪表面板及背板的标贴文字及符号。请勿将仪表长时间放置在高温潮湿、日光直射的环境下。拆卸、维修以及使用本仪表，都必须由有授权资格的人员操作。请勿在易燃性场所测试，火花可能引起爆炸。仪表必须定期保养，保持清洁，不能用腐蚀剂和粗糙物擦拭。仪表长时间放置不使用，请每2个月给电池充电一次。仅使用生产商所提供的电源适配器或电池组，它们具有特定等级。由于本仪表原因，继续使用会带来危险时，应立即停止使用，并马上封存，由有授权资格的机构处理。仪表及手册上的符号“ ”是危险标志，使用者必须依照指示进行操作。仪表及手册中的符号“ ”是极其危险标志，使用者必须严格依照指示进行操作。

<忻州>天正华意电气设备有限公司 接地引下线导通测试仪 2023实时更新(今日/造访)

忻州接地导通测试仪智能化功率管理技术，仪器总是工作在小功率状态，有效减轻仪器内部发热，节约能源。三、技术指标1、输出电流： 30A、40A、50A2、输出电压：≥DC10V 3、分辨率：小0.1μΩ4、量程：150uΩ-300mΩ（30A档）100uΩ-250mΩ（40A档） 50uΩ-200mΩ（50A档） 5、准确度：5‰±3个字6、工作温度：-20～40℃7、工作湿度：＜80％RH，不结露8、工作电源：AC220V±10％，50HZ四、操作说明1．面板 图一 面板2．接线根据被测导线要求，将测试钳分别对应夹紧被测端子。测试线另一端接对应面板上的电流端子I＋ 、I-和电压端子V＋、V-。3．菜单选项及按键操作接线正确无误后，打开电源开关，屏幕显示如图二。2009-12-29欢迎使用13：20：30图二等待5秒钟左右屏幕显示如图三所示：选择电流： 30A导线长度：10.00m线截面积： 50mm2测试 查询 设置图三屏幕显示菜单各选项分别是：（1）“选择电流”：选择仪器测试电流，分别为30A、40A、50A，用选择键进行选择。选择完成后按确认键进入下一选项。（2）“导线长度”：被测接地线两点间的距离单位： 米默认值： 10.00。当反显示框在此选项时，可用选择键进行修改，确认键确认并将修改处后移，直到修改到一位，按确认键完成修改。继续按一次确认键进入下一选项。（3）“线截面积”：被测接地线截面积单位 ：mm2 默认值 ：50，分别为50、70、95、120、35、25、16、10等常用规格的导线截面积，按选择键选中与被测接地线一致的截面积，按确认键进入下一选项。（4）“测试”：此选项为仪器的测试项，如果其他选项确定选择正确后，此处按确认键开始测试。（5）“查询”：此选项的目的是对已存储的数据记录进行查询、打印或者记录，按确认键进入。（6）“设置”：此选项的目的是对时间或者参数进行设置，以保证时间的准确性或测试数据的准确性。

<忻州>天正华意电气设备有限公司

忻州接地导通测试仪性能特点1、测量的工频等效性好。测试电流波形为正弦波，频率仅与工频相差为5Hz，使用45Hz 和55Hz 两种频率进行测量。2、抗干扰能力强。本仪器采用异频法测量，配合现代软硬件滤波技术，使得仪器具有很高的抗干扰性能，测试数据稳定可靠。3、精度高。基本误差仅0.005Ω，可用来测量接地阻抗很小的大型地网。4、功能强大。可测量电流桩，电压桩，接地电阻、辅助机、土壤电阻率。5、操作简单。全中文菜单式操作，直接显示出测量结果。6、布线劳动量小，无需大电流线。三、技术指标1、阻抗测量范围：0Ω～200Ω2、分辨率：0.001Ω3、测量误差：±（读数×2％＋0.005Ω）4、抗工频50Hz 电压干扰能力：10V5、测试电流波形：正弦波6、测试电流频率：45Hz、55Hz 双频7、输出电流：10A8、输出电压：400V9、测量线要求： 电流线铜芯截面积≥1mm2电压线铜芯截面积≥1.0mm210、供电电源：AC220V±10％，50Hz11、外形尺寸：440×350×21012、仪器重量：10kg四、仪器测试的操作过程及功能说明1、测量原理框图及测试接线图图1测量原理示意图R0 回路电阻大约5～200Ω Rx 测试电阻大约0～200Ω Rf 标准电阻 测量电流线D：长度为地网对角线长度的3～5倍；线径：≥1mm2测量电压线1：长度为0.618D；线径： ≥1.0mm2测量电压线2： 接被测地网测量接地线： 接被测地网。面板示意图1．电流极(C1)2．电压极1(P1)3．电压极2(P2)4．接地网(C2)5．打印机6．电源输入7．接地线8．修改菜单内容，采用循环滚动方式9．修改菜单内容，采用循环滚动方式10. 修改菜单内容，采用循环滚动方式11. 启停键12.电源开关13.液晶显示屏测量接线如下图电流极（C1） 电压极1（P1） 电压极2（P2）接地网（C2） 电流桩 电压桩地网图2三极法测量接线示意图说明：电压极2（P2）接地网（C2）两线必需都要连接在仪器上，然后按测量操作步骤进行测试。
